科普幾種常見磁棒電感線圈類型千萬記得收藏gujing
編輯：谷景電子
通常，鐵氧體磁棒電感也被大家稱為磁棒電感或是棒形電感線圈，是很常見的一款電子元器件。由于磁棒電感的磁芯材質主要以鐵氧體為主，因此大家也會稱它為鐵氧體磁棒電感。在本篇文章里，我們給大家科普幾款常見的鐵氧體磁棒電感類型還有它的基礎參數信息，供大家參考。
1、臥式磁棒電感：料號GR2003-2R7NB
它是一款特別常見的臥式磁棒電感，特點是產品自身有限制高度，還擁有小感值、大電流、耐高溫的特點。它的阻值為5mΩ；溫升電流IDC 是6A，飽和電流是8.8A;感值是2.7uH±30%。

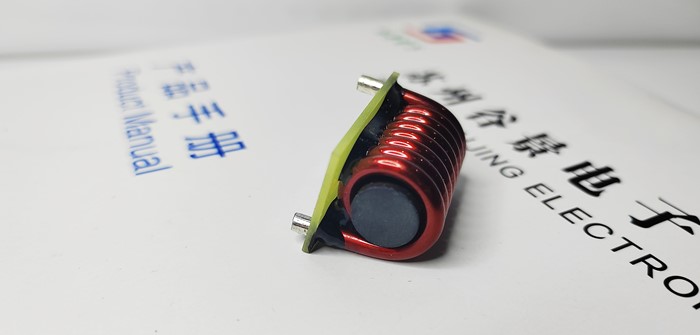

2、臥式加底板磁棒電感：料號GR2810-1R7MB
上圖是一款臥式磁棒電感，與臥式磁棒電感區別是它帶了底板。它的特點是大電流，電流可以做到10A。仔細觀察圖片會發現這款磁棒電感使用的是粗銅線，所以銅線繞制工藝和其他磁棒電感相比起來更復雜。

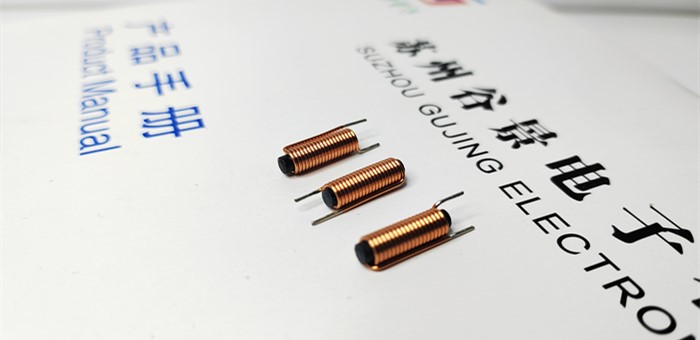

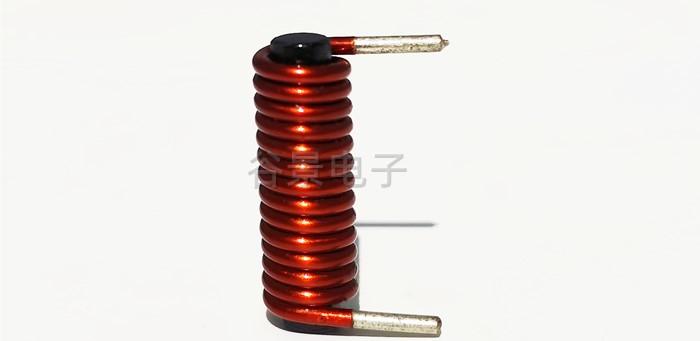

3、立式常規磁棒電感：料號GR1504-4R0NB
這是一款很常見的常規立式磁棒電感，封裝尺寸是4*15；溫升電流是2.3A，飽和電流是4A；感值是4.0uH±30%。
以上三種類型的鐵氧體磁棒電感都是較為常見的類型，但是一定注意擁有相似外形并不能表示性能參數一樣！如果你正在尋找磁棒電感供應商，歡迎咨詢我們谷景！一名擁有18年國外電感品牌代工制造經驗，以及具備國內車規級電感的供應商！
